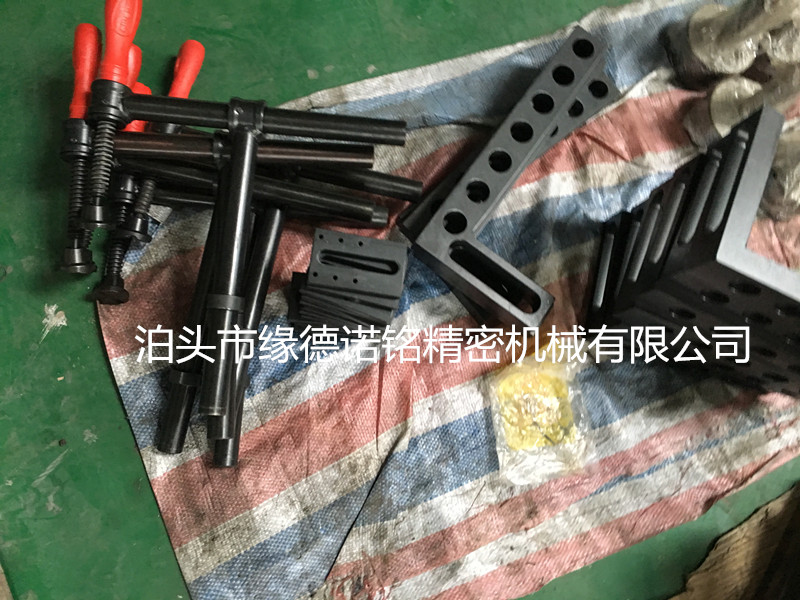

三維柔性組合工裝夾具/D28系列D16系列L型方箱/快速夾具/焊接工裝夾具

產品用途：

      用于高度定位或平臺拓展及其它附件的定位或壓緊，是為了保證工件在加工過程中達到   高度要求，而將支撐件定位在平臺上的元件.

產品特性：

      1、4個有效工作面
      2、側孔距50±0.05mm

      3、四個面均可模塊化延伸、擴展與組合

      4、規格范圍廣，   大可至2000mm

      5、超長立式使用可采用支撐角鐵增加強度

D28系列L型方箱規格：
L（mm)     W(mm)      H(mm)
500              200         100
1000            200         100
1200            200         100
1500            200         100
2000            200         100
D16系列L型方箱規格：
L（mm)     W(mm)      H(mm)
200              100         50
300              100         50
500             100          50
 孔尺寸：Φ28系列平臺：孔公差是D10級，與平臺相配的鎖銷是h7級。 相鄰兩孔的孔心距是100±0.03mm

 Φ16系列平臺：孔公差是D10級，與平臺相配的鎖銷是h7級。 相鄰兩孔的孔心距是 50±0.03mm，  隨著工業的不斷發展，三維柔性組合焊接工裝已經廣泛的應用于裝備制造和焊接加工行業，   改變了傳統工業上的裝夾定位方式，推動了   多   新的工藝方法的產生。近年來公司不斷調整產品結構，逐步增加產品類別，并做了大量的努力來改進和提高產品質量。我們始終致力于向客戶提供高性價比、高精度、   的產品。過硬的產品質量和完善的售后服務使我公司贏得了國內客戶的高度認可。

泊頭市緣德諾銘精密機械有限公司
